大田区「優工場」は、他の工場の模範となる優れた工場を認定する制度です。審査基準は「技術・技能および経営に優れている」ことはもちろん、労働環境や福利厚生、人事評価制度など「人に優しい」こと、周辺環境との調和、地域社会との連携、環境負荷の低減など「まちに優しい」ことを重視し、平成7年度の表彰制度開始以来、昨年度までに延べ288社を認定してきました。この取組みは現在のSDGsを先取りした事業として評価されています。

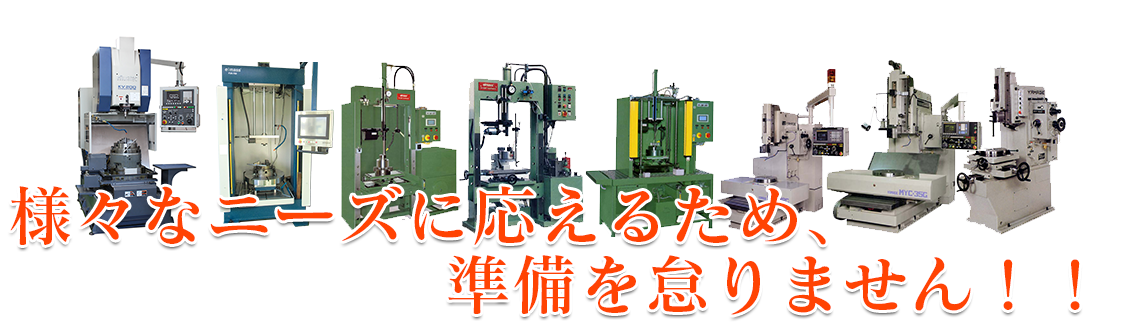

設備紹介様々なニーズに応えるため、準備を怠りません!

城南キーでは加工内容や数量などのあらゆる条件に最適に対応し、精度はもちろん納期やコストに応えられるよう、国産メーカー・海外メーカー・自社開発など多種多様な設備で加工しています。

ムラテック・バーチカルスロッターKV200|キー溝加工、スロッター加工の城南キー

加工ストローク:200mm

ムラテック・バーチカルスロッターKV200

全駆動軸をNC制御化
高いラム軸剛性により重切削が可能なサーボ駆動のNCスロッターです。
加工速度、ストローク長さの設定が可能です。
テーパ加工は、Z(ラム)軸とY(テーブル)軸を同時位置制御することにより加工可能。
(Z軸を傾ける作業が不要)
油圧レス、NC軸同期動作で工具逃げ動作を実現!
エルマス社製スロッター ELMP36-700|キー溝加工、スロッター加工の城南キー

加工ストローク:680mm

エルマス社製スロッター ELMP36-700

エルマス社製の最新型のスロッターです。操作性、剛性ともにさらにレベルアップしNC化による細かな設定も可能になりました。キー巾36㎜まで下切りする事なく加工できるので加工時間の短縮にも大きく貢献します。

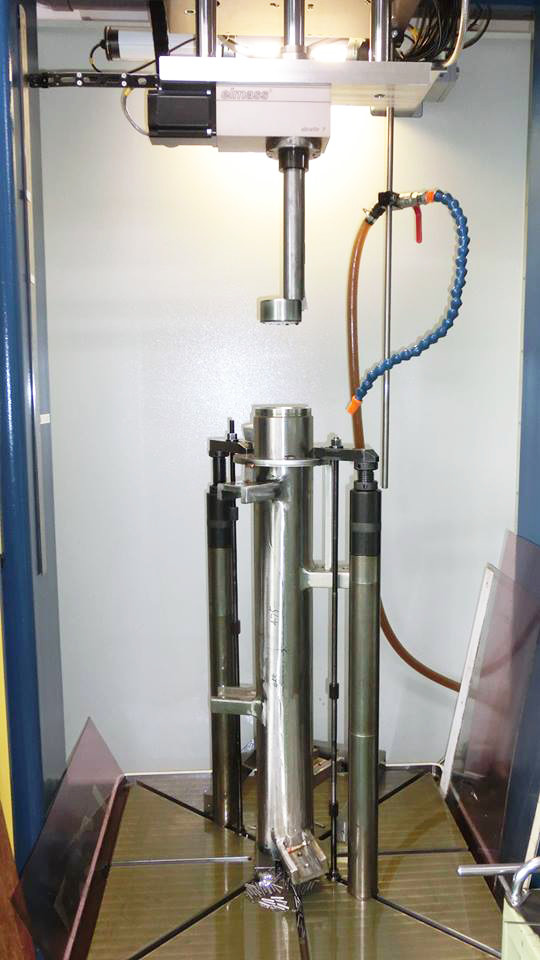

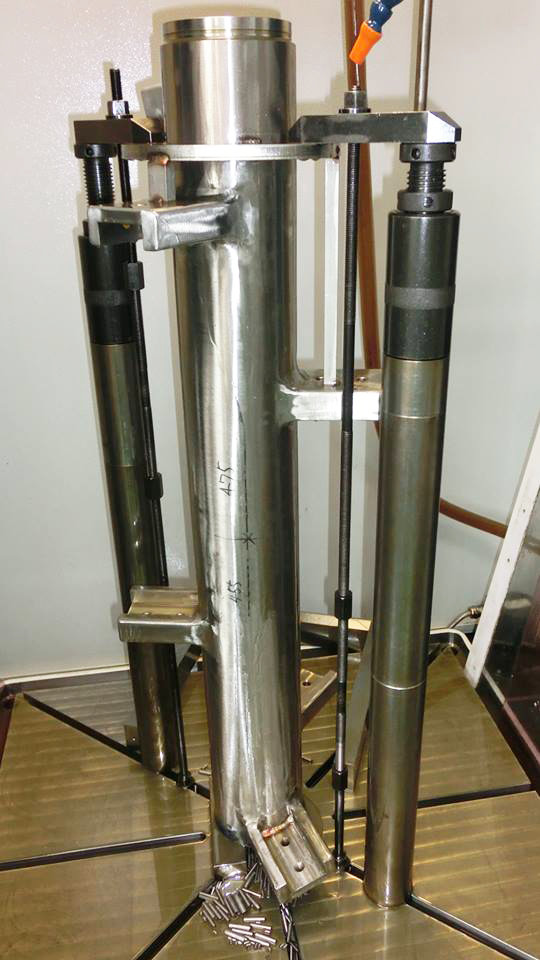

全長800㎜、内径95㎜キー巾25㎜、深さ5.4㎜、加工ストローク210㎜止まり加工(他)

エルマス社製スロッター ELMP4-700-AFX-3|キー溝加工、スロッター加工の城南キー

加工ストローク:680mm

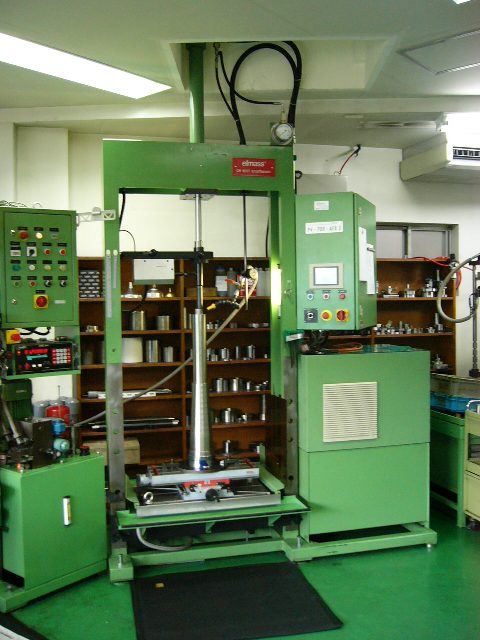

エルマス社製スロッター ELMP4-700-AFX-3

日本で唯一のエルマス社製のスロッターマシン。当社の主力機のひとつ!写真のように大型で長い品物を加工するのに適している通常のキー溝加工以外に等配や油溝などの多様な加工に用いています。この機械の特長を生かし、従来は難しかった難削材でストロークの長い品物の加工に活躍しています。止まりのキー加工も出来ます。NC化されサーキュラとの連携で加工性が向上している機械です。
キー溝加工サンプル04|キー溝加工、スロッター加工の城南キー

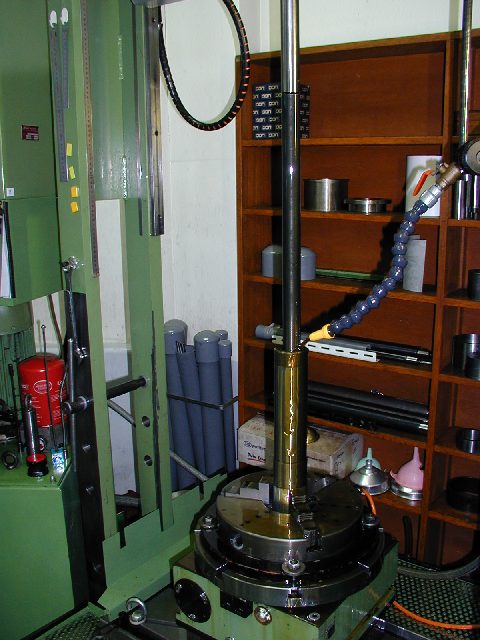

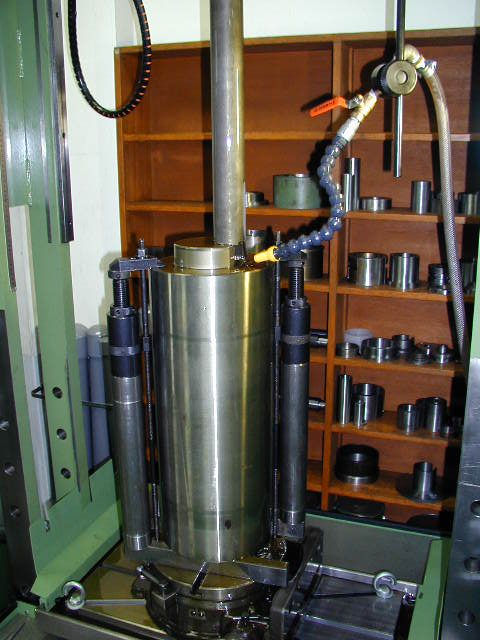

長さ600mmの品物にキー巾12㎜で切削長100mmの止まりキーを加工しています。

キー溝加工サンプル04_2|キー溝加工、スロッター加工の城南キー

品物を上から見ています。品物の内径に合わせた40φの止まり専用の治具を使っています。

キー溝加工サンプル05|キー溝加工、スロッター加工の城南キー

長さ500mmの品物を通しで加工しています。内径150φにキー巾30㎜のキー溝加工です。

キー溝加工サンプル06|キー溝加工、スロッター加工の城南キー

長さ600mmの品物に通しで4等配のキー溝を加工しています。

キー溝加工サンプル07|キー溝加工、スロッター加工の城南キー

4等配でキー溝加工されてるのがわかると思います。ちなみに内径42φのキー巾10㎜です。

エルマス社製スロッターELMP8-500-A|キー溝加工、スロッター加工の城南キー

加工ストローク:500mm

エルマス社製スロッター ELMP8-500-A

このスロッターに注目し導入したことにより当社の特色の幅を広げることが出来た思い入れの強い1台です。この機械の特色は、エルマス社と話し合い最大加工ストロークよりも長い品物にも対応出来るようテーブルに穴を開け、さらに機械の下に穴を開けることにより2m以上の品物も加工できる様になっています。
2015年NC機に改良し操作性及び生産性がアップしました。
キー溝加工サンプル08|キー溝加工、スロッター加工の城南キー

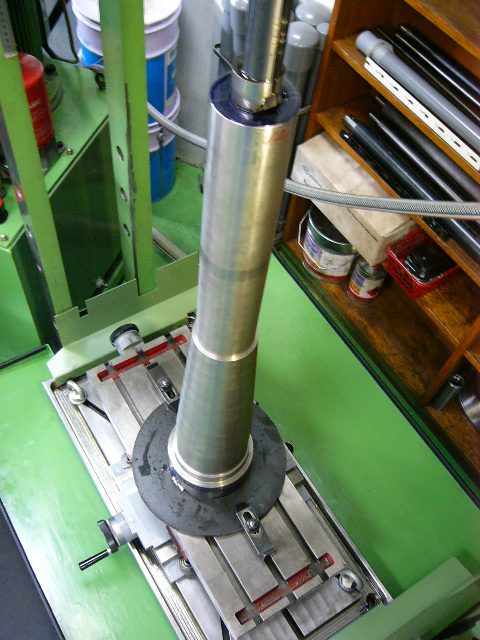

写真では解かりにくいかもしれませんが機械の下に穴が開いていて、そこに品物が入っているのが解かると思います。品物は1600mm加工長100mmです。

キー溝加工サンプル09|キー溝加工、スロッター加工の城南キー

内径45φの品物に7㎜のキー溝を8等配で加工しています。油溝などでは36等配などと言う品物もあります。

キー溝加工サンプル10|キー溝加工、スロッター加工の城南キー

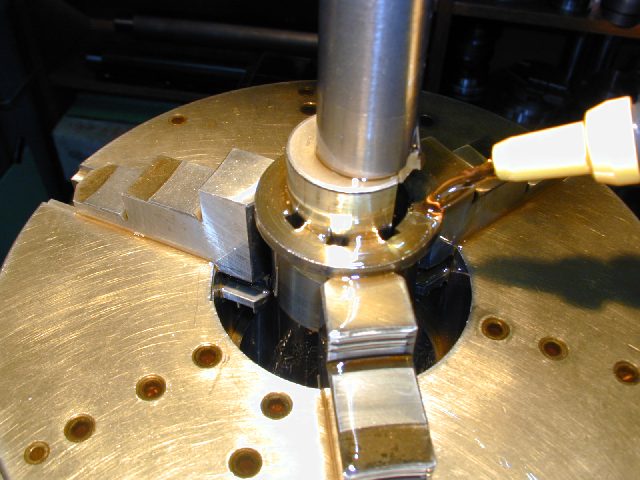

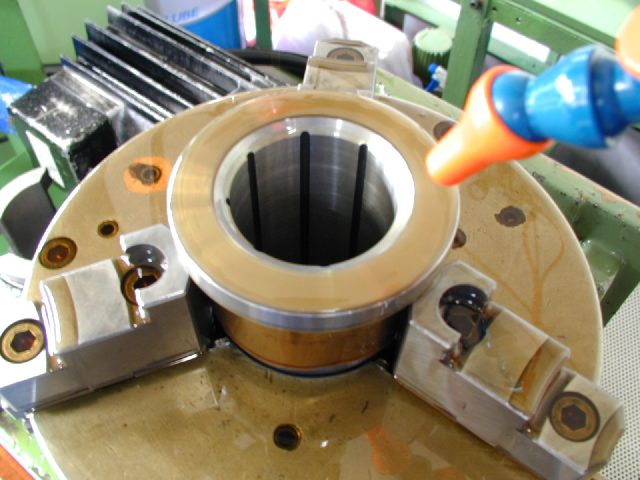

これは銅に2ヶ所のキー溝を加工しています材質は多種多様に渡っています。

キー溝加工サンプル11|キー溝加工、スロッター加工の城南キー

内径50φの品物に3Rの油溝を8ヶ所加工したものです。

キー溝加工サンプル12|キー溝加工、スロッター加工の城南キー

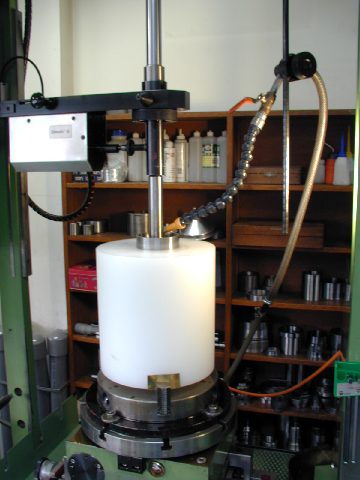

外形400φ内径60φの品物(樹脂)にキー巾16㎜のキー溝を全長300mmに加工しています。

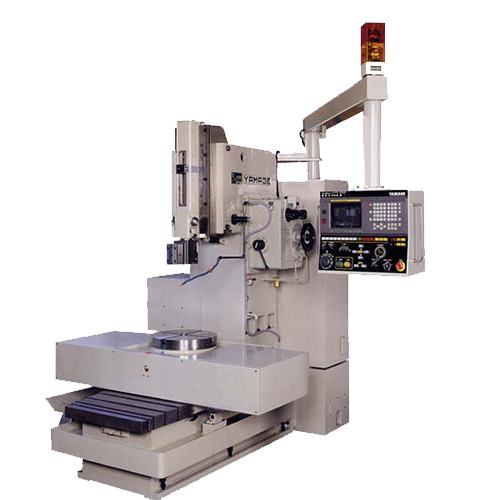

ヤマゲ・テクノ社製スロッター MYG-35G|キー溝加工、スロッター加工の城南キー

加工ストローク:350mm

ヤマゲ・テクノ社製スロッター MYG-35G

大型のNCスロッターで多種多様な加工が出来る機械で、大型の部品等の品物を加工します。エルマスと並んで主力のマシンがこのヤマゲNCスロッターです。加工範囲が広く通常のキー溝はもちろんスプライン、角穴(四角・六角・八角など)コバン型など多種多様な加工が出来ます。
キー溝加工サンプル13|キー溝加工、スロッター加工の城南キー

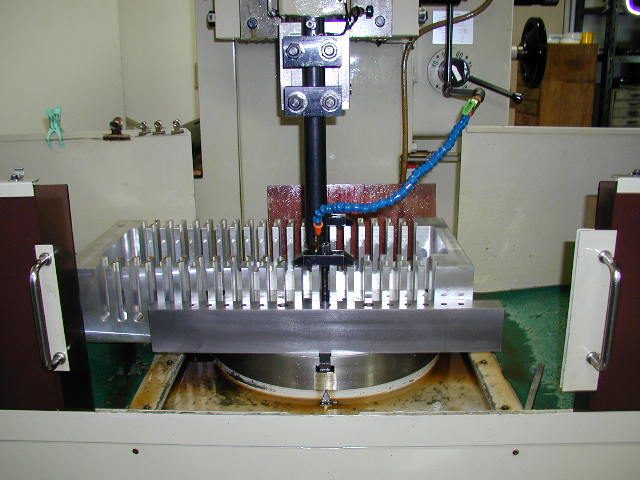

縦300mm横500mmの長方形アルミブロックR部分の角を直角に取っています。

キー溝加工サンプル14|キー溝加工、スロッター加工の城南キー

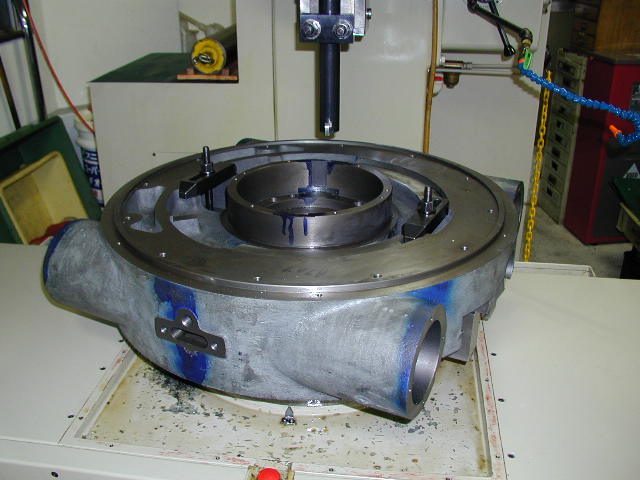

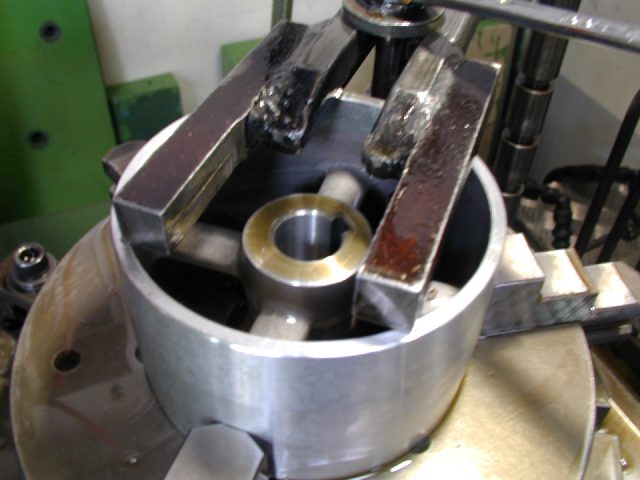

鋳造品の内径に180度で2ヶ所にキー溝を加工しました。

キー溝加工サンプル15|キー溝加工、スロッター加工の城南キー

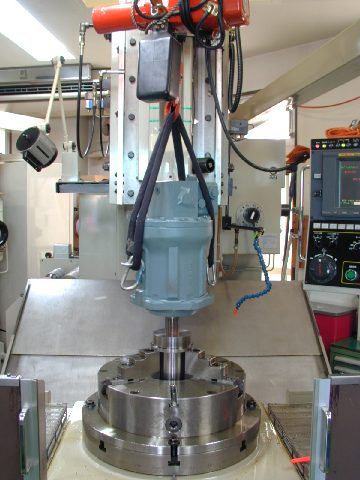

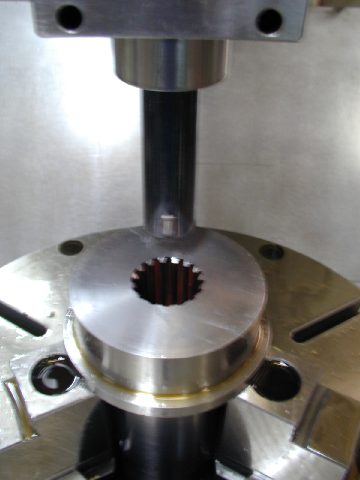

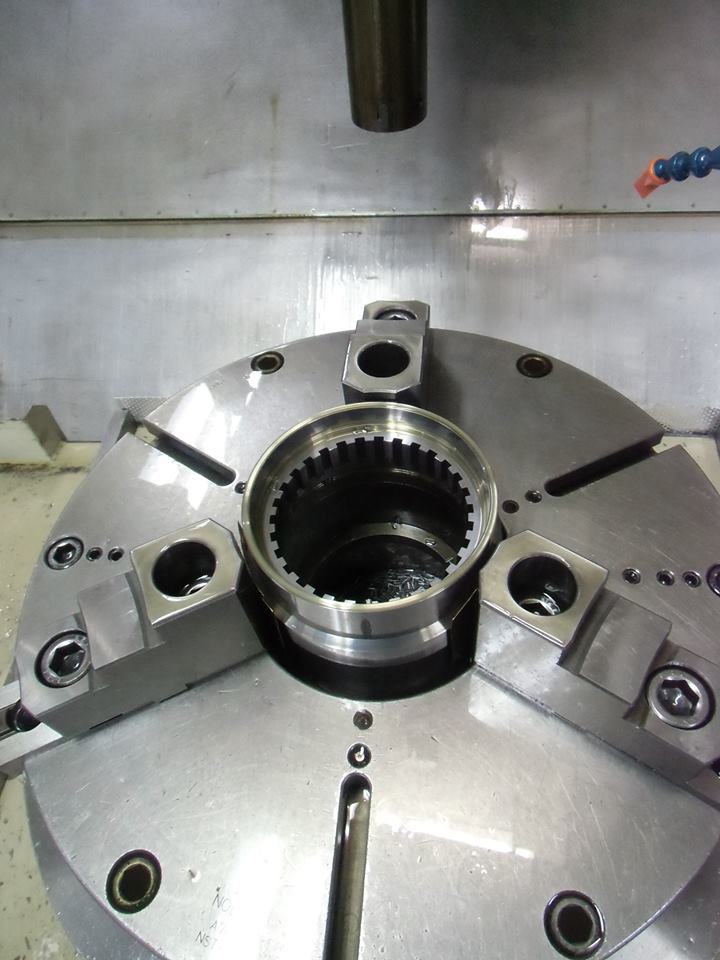

モーターシャフトのスプラインに合わせて下の写真の内径にスプライン加工しました。

キー溝加工サンプル16|キー溝加工、スロッター加工の城南キー

オス(シャフト)側の形状に合わせて刃物を作り加工するので合わせながら加工していきます。

ヤマゲ・テクノ社製スロッター MYC-23G|キー溝加工、スロッター加工の城南キー

加工ストローク:230mm

ヤマゲ・テクノ社製スロッター MYC-23G

NCスロッターでは1番使い勝手のいいサイズで細かい加工から中型の品物まで幅広く対応出来る機械です。
キー溝加工サンプル17|キー溝加工、スロッター加工の城南キー

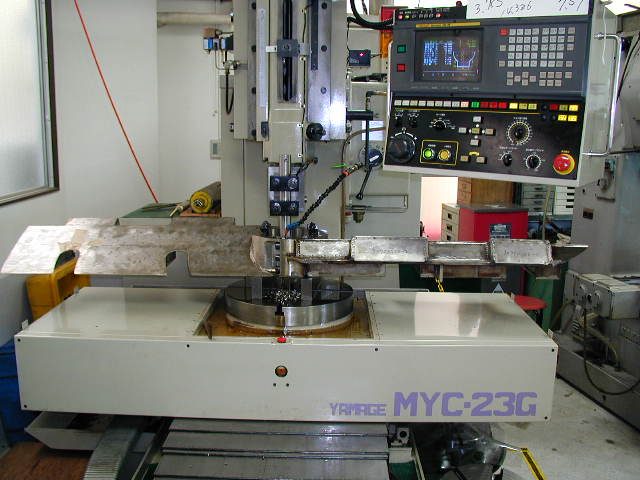

横幅1200mmの羽に25mmのキー溝を加工 (材質SUS)

キー溝加工サンプル18|キー溝加工、スロッター加工の城南キー

外形200φ厚み25mmのリングを重ねて加工。

キー溝加工サンプル19|キー溝加工、スロッター加工の城南キー

8φ穴に対して(9ヶ所)6mmの幅で溝を加工。

キー溝加工サンプル20|キー溝加工、スロッター加工の城南キー

外形400φのアルミ鋳造品に幅35mmのキーを180度で2ヶ所加工。

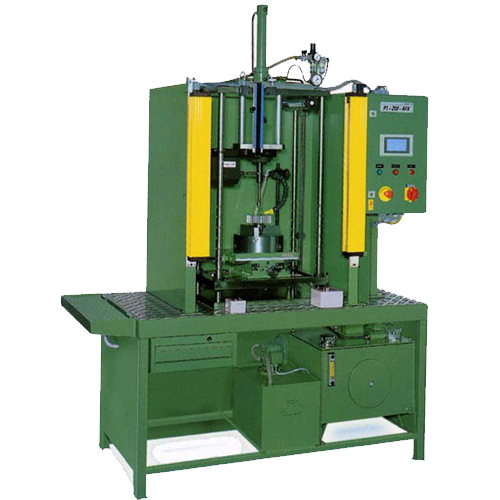

エルマス社製スロッター ELMP1-200-A|キー溝加工、スロッター加工の城南キー

加工ストローク:200mm

エルマス社製スロッター ELMP1-200-A

小型のエルマス社製スロッターですが、快削鋼や樹脂などの量産品の加工に適した機械です。
2015年NC機に改良し操作性及び生産性がアップしました。
キー溝加工サンプル13|キー溝加工、スロッター加工の城南キー

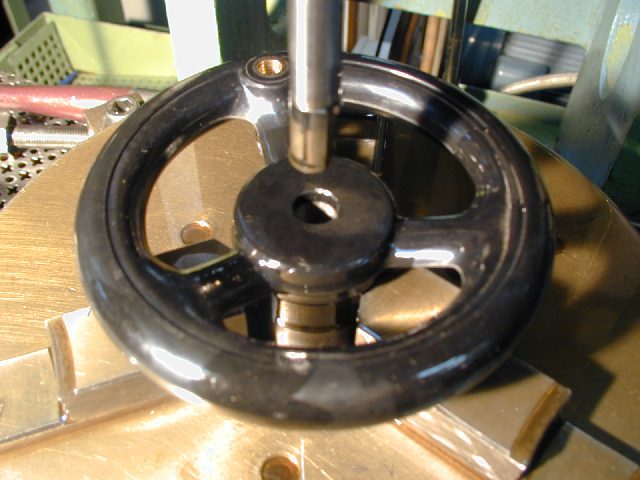

市販のハンドルにキー加工。

キー溝加工サンプル14|キー溝加工、スロッター加工の城南キー

アルミ鋳造品(内径28φストローク80mm)幅8mmでキー加工。

キー溝加工サンプル15|キー溝加工、スロッター加工の城南キー

アクリル(ストローク100mm 内径20φ)に幅6mmのキーを加工。

ヤマゲ・テクノ社製スロッター MY-160D

加工ストローク:150mm

ヤマゲ・テクノ社製スロッター MY-160D|キー溝加工、スロッター加工の城南キー
汎用の小型スロッターです。単品などの加工に適した機械です。
2015年NC機に改良し操作性及び生産性がアップしました。

自社製スロッター JNK-200-01

加工ストローク:200mm

自社製スロッター JNK-200-01|キー溝加工、スロッター加工の城南キー
当社にて自社開発しましたスロッターマシン1号機です。作業性のアップを目的に作成した機械です。特に操作性(ソフトウエアー)の面で、長年やってきて物足りなかった箇所を、補える様に開発して作業効率を高められた機械です。

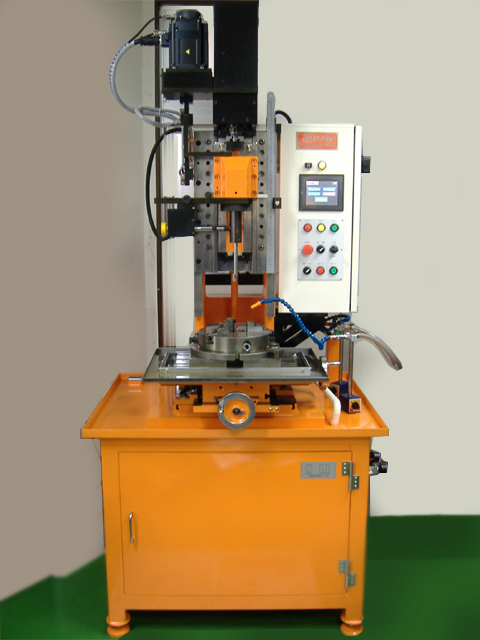

ヤマゲ・テクノ社製スロッター JNK-200-02

加工ストローク:200mm

ヤマゲ・テクノ社製スロッター MY-160D|キー溝加工、スロッター加工の城南キー
自社開発のオリジナルスロッターマシン2号機です。ストロークは1号機と同じですが、操作性で不満のあった箇所を改良して、さらに作業性を向上させたものです。操作性(ソフトウエアー)の面で作業効率が高められた機械です。

その他の設備

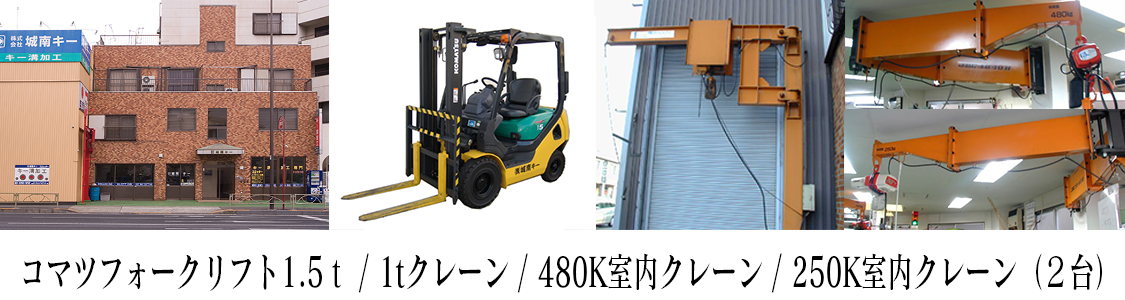

コマツフォークリフト1.5t / 1tクレーン / 480K室内クレーン / 250K室内クレーン(2台) / 宝機械ブローチ盤TK-50型 / 中坊鉄工所スロッターNS-110型 / 岡本平面研磨機 / ヤマゲ刃物研磨機 / ファインカット

コマツフォークリフト1.5t|キー溝加工、スロッター加工の城南キー

コマツフォークリフト1.5t

1tクレーン|キー溝加工、スロッター加工の城南キー

1tクレーン

480K室内クレーン|キー溝加工、スロッター加工の城南キー

480K室内クレーン

480K室内クレーン|キー溝加工、スロッター加工の城南キー

250K室内クレーン(2台)

今までのスロッターでは不可能だった溝加工、諦めたり、高いコストで違う方法で加工していた小径への溝加工及び深穴への溝加工を独自の設備やノウハウで可能にしました。

最大ストローク680mmのキー溝加工も可能です。
